 第6章  面取り
 Q1  隅切長(面取り)を指定したい。
  Ans1  隅切長(面取り)を指定するには。


 Ans1 隅切長(面取り)を指定するには。

(1)隅切を行うコマンドは[面取り] です。
   [修正] → [面取り]を選択します。



 [面取り]では2つのオプションがあります。
 下図の左は[2辺の長さ指定]、右は[1辺と角度指定]になります。



(2)ですが、下図のように[斜辺の長さ]を指定した[面取り]はできません。



(3)1つの方法ですが、これを作図して見ましょう。

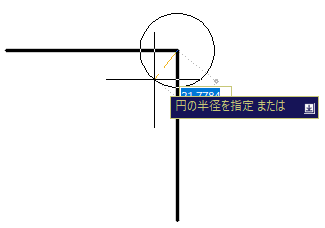

 まず、2本線の交点から適用な半径の円を作図します。



(4)下図のように①と②を線分で結びます。



(5) 寸法を測ると、[30.8]となっています。
   この長さを[50]にしようと思います。



(6)[修正] → [尺度変更]を選択します。



(7)
 オブジェクトを選択:  赤い線分を選択します。



(8)
 基点を指定: 交点を指示します。



(9)
 尺度を指定 または [コピー(C)/参照(R)]:  キーボードから<R>と入力します。

 参照する長さを指定 <1.0000>: 2 点目を指定: 参照の長さとして、①と②を指示します。


(10)
 新しい長さを指定 または [点を指定(P)] <1.0000>: キーボードから<50>と入力します。



(11)下図のように、赤い線分が変更しました。



(12)寸法を測ると、[50]になっています。
