 第7章  角度寸法
 Q1  角度寸法で直列寸法と並列寸法はできますか?
  Ans1  角度寸法の直列寸法を記入する
  Ans2  角度寸法の並列寸法を記入する


 Ans1 角度寸法の直列寸法を記入する

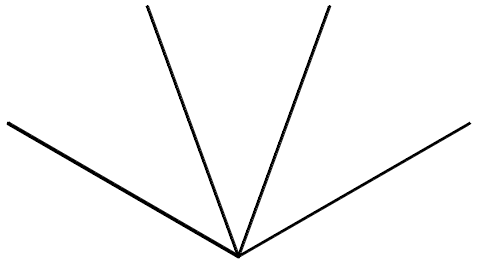

(1)下図の4本の線分に連続した角度寸法を作成します。



(2)1本目は通常の[角度]寸法を使います。



(3)

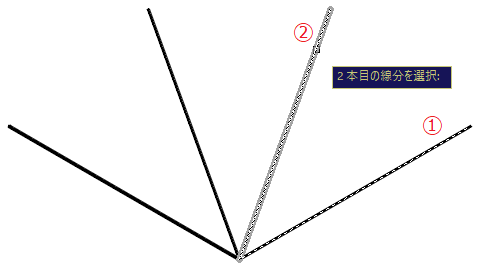

 エンティティを指定» ①の線分を指示します。
 2つ目の線を指定»  ②の線分を指示します。



(4)

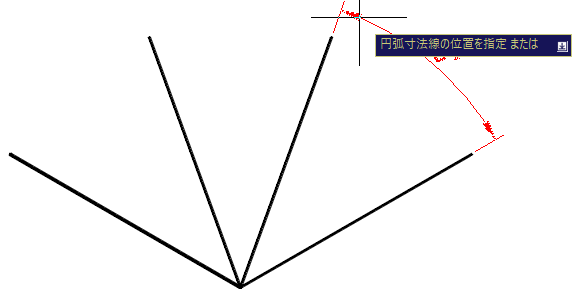

 寸法位置を指定» 適当な位置でクリックします。




(5)続けて、[続行(直列)]寸法を選択します。



(6)
 2 本目の補助線位置を指定» の線分の端点(終点)を指示します。



(7)

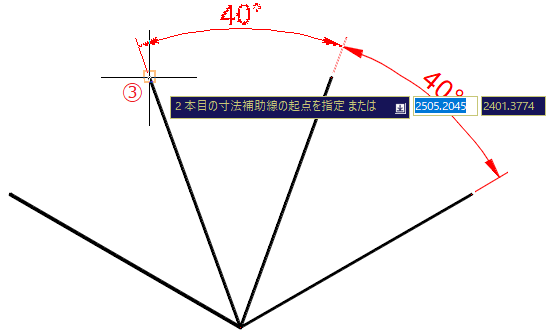

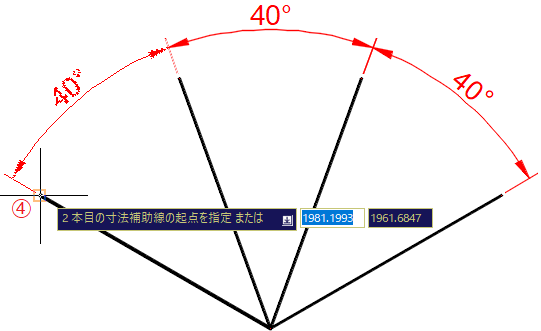

 2 本目の補助線位置を指定» の線分の端点(終点)を指示します。

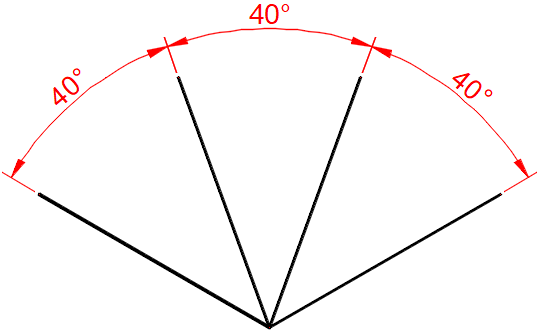

(8)エンターを押して確定します。

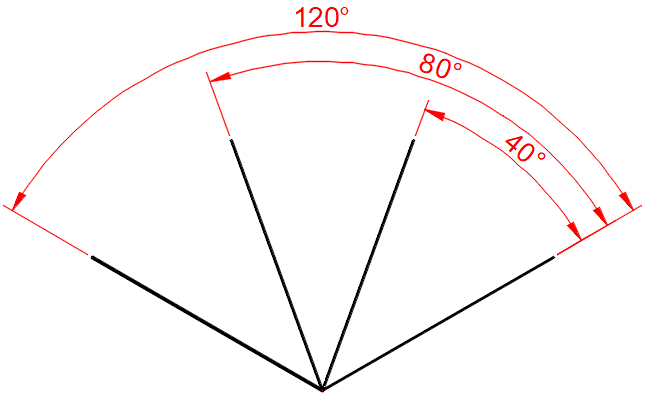

 Ans2 角度寸法の並列寸法を記入する

(1)すでに1本目の角度寸法が作成されています。
   続けて、並列寸法を記入していきます。

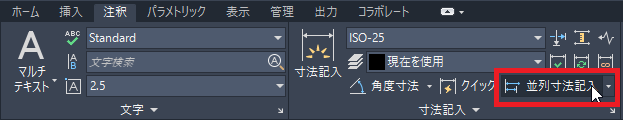

(2)[寸法] → [並列]を選択します。



(3)

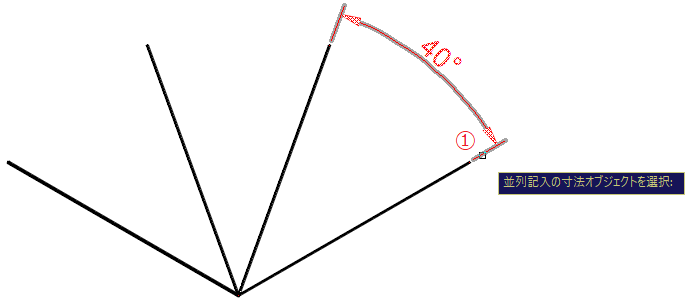

 ベース寸法を指定» 並列寸法の始まり(ベース)として、①の寸法補助線を選択します。



(4)

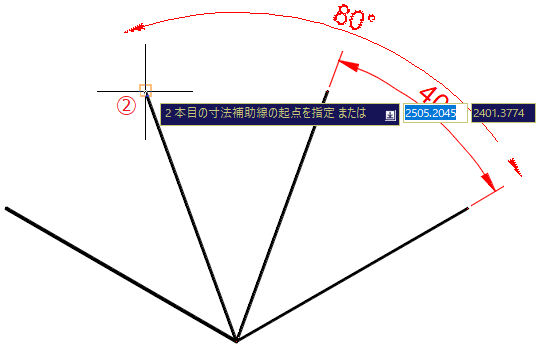

 2 本目の補助線位置を指定» の線分の端点(終点)を指示します。



(5)
 2 本目の補助線位置を指定» の線分の端点(終点)を指示します。



(6)エンターを押して確定します。
