 第6章  円弧の長さ
 Q1  円弧の長さを指定したい。
  Ans1  円弧の長さを指定するには。


 Ans1 円弧の長さを指定するには。

(1)下図の円弧の長さは <105.9> です。
   この円弧の長さを <100>に変更したいと思います。

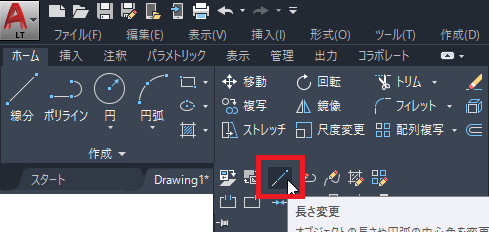

(2)[修正] → [長さ変更]を選択します。



(3)マウスの右ボタンを押して、ショートカットから[全体(T)]を選びます。
 オプション: ダイナミック, 増分(I), 比率(P), 全体(T) または
 長さエンティティを指定» _Total



(4)
 デフォルト: 1
 オプション: 角度 または
 長さ合計を指定» キーボードから <100> と入力します。

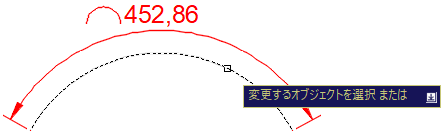

 エンティティを指定» 下図のように円弧の右端の方を指示します。



(5) 下図のように、指示した端から伸縮します。
 オプション: 元に戻す, Enter キーで終了 または
 次のエンティティを指定» Enter を押して終了します。



(6)寸法値も<100>に自動的に変更されています。
