データリンク   AutoCADの[DataLink]を使ってExcelとリンクする方法
 AutoCADのデータリンクマネージャーを使えば、Excelと双方向でリンクする表オブジェクトを作成できます。

 データリンクの開始

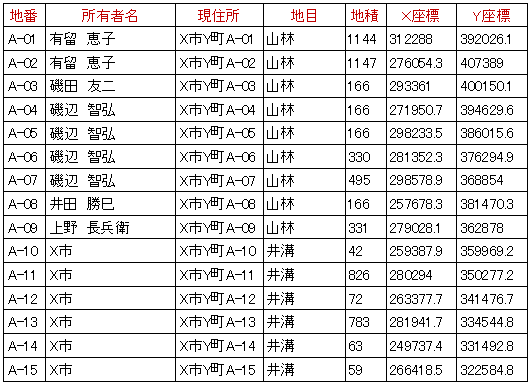

 (1)AutoCADとリンクするExcelファイルは以下の図です。(範囲名は<台帳>)



 (2)AutoCADの[注釈]→[表]→[データをリンク]を選びます。



 (3)[データリンクマネージャ]から[新しい Excel データリンクを作成]を選びます。



 (4)[データリンク名を入力]ダイアログから[土地台帳]と入力し、
    [OK]ボタンを押します。



 (5)[Excelデータリンク]ダイアログが表示されます。
    Excelファイルを選択し、シートと範囲名を指定します。
    [プレビュー]画面で確認できます。



 (6)下図のように表示されます。[OK]ボタンを押します。
    これで、AutoCADとExcelのリンクが設定できました。



 (7)リンクしたExcelをAutoCADの表オブジェクトとして作成するには、
    AutoCADの[表]コマンドを使用します。



  表を作成

 (1)AutoCADの[注釈]→[表]→[表]を選びます。

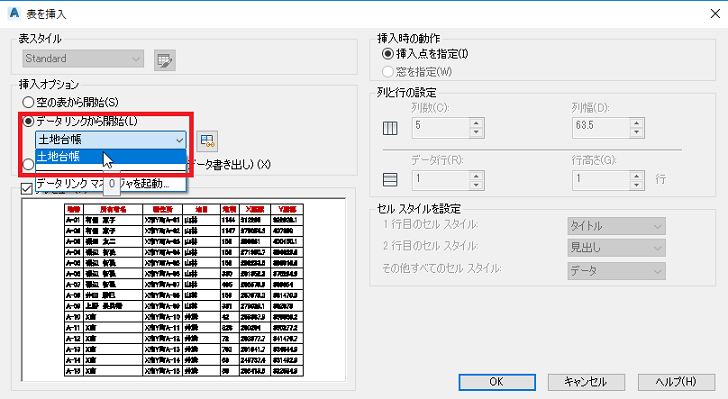

 (2)[表を挿入]ダイアログが開きます。
    [挿入オプション]から[データリンクから開始]を選び、[土地台帳]を選択します。。



 (3)挿入点を指定: 適当な位置でクリックします。

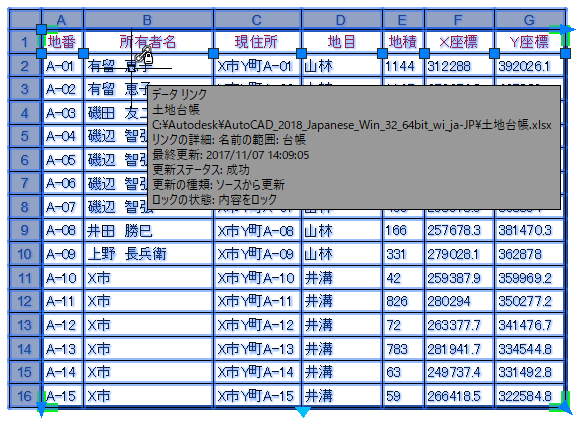

 (4)表オブジェクトが配置されました。





 Excel AutoCAD



 (1)Excelのデータが変更されたときは、AutoCADの表オブジェクトも自動的に変更されます。

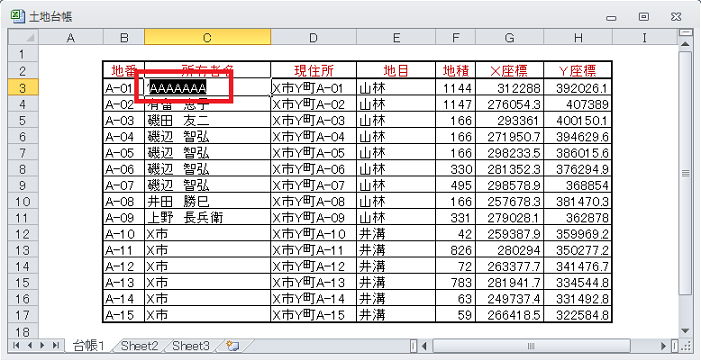

    下図のように、Excelの一部を変更し保存します。

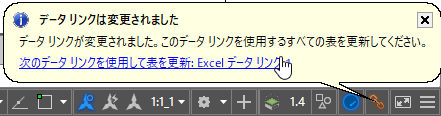

 (2)[ステータスバー]の[データリンクは変更されました]のメッセージが表示されるので、
   3行目の青い文字を指示すると、自動的に表は変更されます。



 (3)もし上記の表示が出ないときは、[ステータスバー]の[リンク]ボタンの右クリックから
    [すべてのデータリンクを更新]を選びます。




 AutoCAD Excel



 (1)AutoCADでの変更をExcelの表を自動的に変更することもできます。
    AutoCADのデータリンクされた表を編集するには、セルのロック解除が必要です。

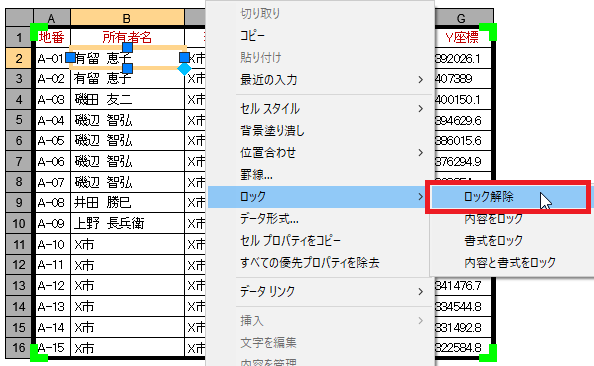

 (2)変更したいセル(B2)を選択して、右ボタンのショートカットから[ロック解除]を選びます。

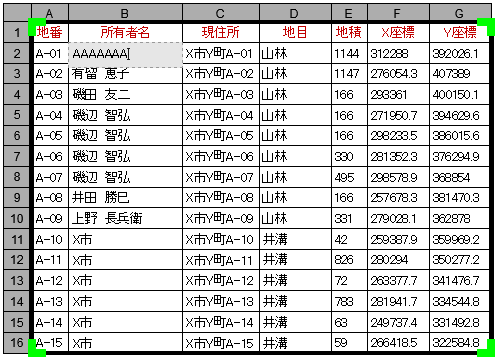

 (3)[B2]のセルの内容を<AAAAAAA>に変更します。



 (4)セル(B2)を選択して、右ボタンのショートカットから[内容をロック]を選びます。



 (5)外部のExcelへ変更を反映さすには、[アップロード]が必要です。
    表オブジェクト上で右ボタンのショートカットから、
    [更新内容をソースファイルにアップロード]を選びます。

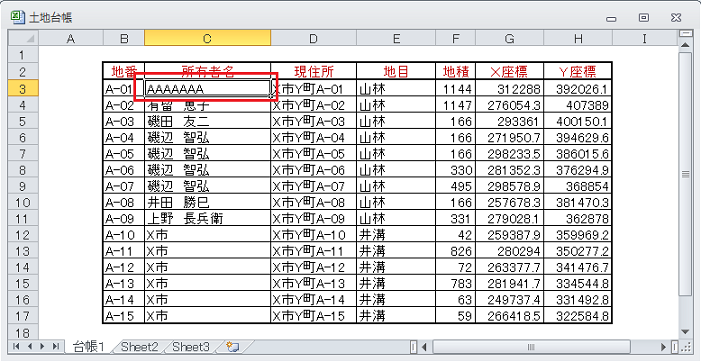

 (6)Excelのデータも変更されています。
