線種  AutoCADが提供する[線種ファイル]を読み込む

(1)新規図面では、下図のように使用できる線種は限られています。
  他の線種を使用するときは、[ロード]ボタンを押して他の線種を読み込みます。



(2)下図はAutoCADが提供している線種の一覧表です。
   線種のファイル名は acadiso.lin です。



(3)[OK]ボタンを押すと、選択した線種が読み込まれます。




線種  自分が作成した[線種ファイル]を読み込む
使用する線種  sxf.lin (これを開いて、マウスでコピーして[sxf.lin]で保存して下さい。

(1)自分で使用したい線種をメモ帳などで作成します。ファイルの拡張子は[lin]です。
   下図はサンプルになります。



(2)保存する場所はどこでも構いません。

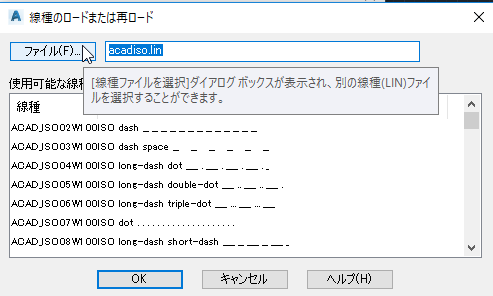

(3)[線種のロードまたは再ロード]ダイアログの[ファイル]ボタンを押します。

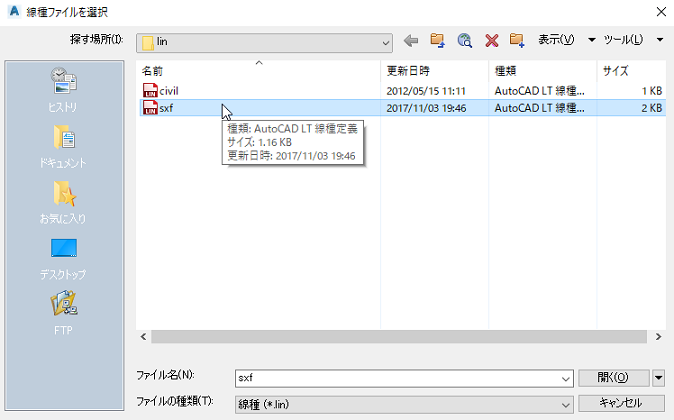

(4)呼び込みたい線種のファイルを選択します。ここでは、[sxf.lin]を選択しました。



(5)下図のように、作成した線種ファイルが表示されました。
   その中の1つを選択し、[OK]ボタンを押します。

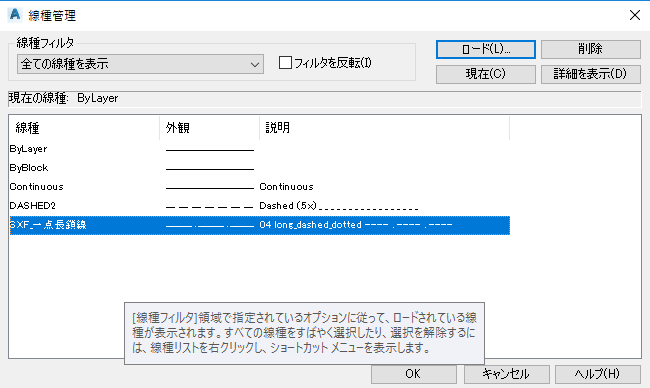

(6)下図のように、現在の図面に作成した線種が読み込まれました。
